Principio de funcionamiento de un SDR.
En un sistema de radio definido por software (SDR), las señales de radio recibidas por la antena se procesan utilizando una técnica conocida como demodulación de señales IQ. IQ es un acrónimo para las señales de cuadratura de fase (I) y señales de in-fase (Q), que son dos componentes de una señal de radio analógica.
La técnica de demodulación IQ consiste en separar la señal de radio recibida en dos componentes: la señal I y la señal Q. Estas dos señales se representan gráficamente en un plano cartesiano, con la señal I en el eje X y la señal Q en el eje Y. Al procesar estas dos señales de manera separada, se pueden obtener información adicional sobre la señal de radio original, como la frecuencia, el ancho de banda, la potencia, entre otros.
Una vez que las señales I y Q son procesadas, el SDR utiliza un software para convertirlas en una señal audible o visual, que puede ser escuchada o vista por el usuario.
En resumen, el uso de la técnica de demodulación IQ en un SDR permite una mejor comprensión y análisis de las señales de radio recibidas, lo que ayuda a mejorar la eficiencia en la recepción de las mismas, y proporciona a los radioaficionados una herramienta muy útil para la investigación y estudio de las señales de radio.
La demodulacion I Q.
La técnica de demodulación IQ se basa en la teoría matemática de la modulación de señales, que es una técnica utilizada para codificar una señal de información en una señal de radio. La señal de radio modulada es la que es transmitida a través del aire, y la señal de información es la que contiene la información original que se desea transmitir.

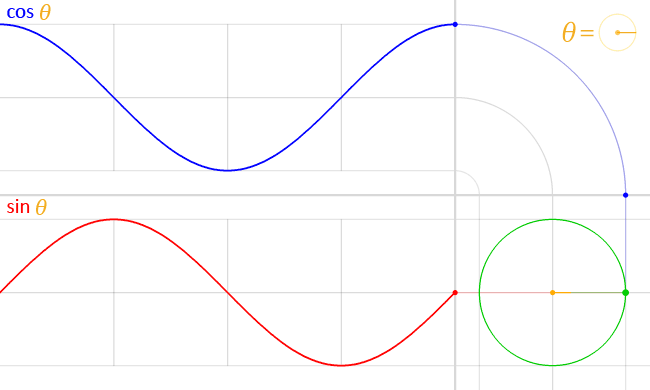

En una señal de radio modulada, la señal de información se combina con una señal portadora, que es una señal de radio de alta frecuencia. El proceso de demodulación consiste en separar la señal portadora de la señal de información. En el caso de la demodulación IQ, se utilizan dos señales portadoras, una señal I y una señal Q, que están desfasadas 90 grados entre sí.
La señal I se utiliza para codificar la información en el eje X del plano cartesiano, mientras que la señal Q se utiliza para codificar la información en el eje Y. Al procesar estas dos señales de manera separada, se pueden obtener información adicional sobre la señal de radio original, como la frecuencia, el ancho de banda, la potencia, entre otros.
Uno de los principales beneficios de la demodulación IQ es que permite una mejor comprensión y análisis de las señales de radio recibidas, lo que ayuda a mejorar la eficiencia en la recepción de las mismas, y proporciona a los radioaficionados una herramienta muy útil para la investigación y estudio de las señales de radio. Además de esto, la técnica de demodulación IQ también se utiliza en una amplia variedad de aplicaciones, como la comunicación militar, la telemetría, el control remoto, entre otras.
La importancia del ADC * Analog Digital Converter, en un receptor SDR
En un sistema de radio de software definido (SDR), el convertidor analógico-digital (ADC) es un componente crítico que permite que las señales de radio analógicas se conviertan en un formato digital para su procesamiento y análisis. Este será el encargado de convertir las señales IQ, que vimos anteriormente, en un formato digital para que puedan ser procesadas por el Software.
La precisión y resolución del ADC tiene un impacto directo en la calidad y rendimiento del sistema SDR, ya que si el ADC tiene una precisión y resolución insuficiente, se producirán errores en el procesamiento de las señales, lo que se traduce en una mala recepción de las mismas. Por otro lado, un ADC de alta precisión y resolución permitirá una mejor detección y análisis de las señales recibidas.
Normalmente los SDR economicos como el RTL-SDR suelen ser de 8 bits. pero por ejemplo el MSI001 puede llegar a 16bits de resolucionlogrando con esto un mazor rango dinamico por consiguente una mejor experiencia de recepcion.
La frecuencia de muestreo del ADC es también un factor importante a considerar. Una frecuencia de muestreo demasiado baja resultará en una representación incompleta de la señal de radio, mientras que una frecuencia demasiado alta resultará en un mayor ancho de banda y un mayor consumo de energía. La frecuencia de muestreo debe ser seleccionada de manera que se pueda capturar toda la información necesaria en la señal recibida, y al mismo tiempo tener un consumo de energía razonable.
En resumen, el ADC es un componente esencial en un SDR, ya que permite convertir las señales de radio analógicas en un formato digital para su procesamiento y análisis. La precisión y resolución del ADC, junto con la frecuencia de muestreo, tienen un impacto directo en la calidad y rendimiento del sistema SDR. Es importante que el ADC sea seleccionado cuidadosamente para asegurar una buena calidad en la recepciopn
