Tutorial y primeros pasos con el HACKRF ONE en español

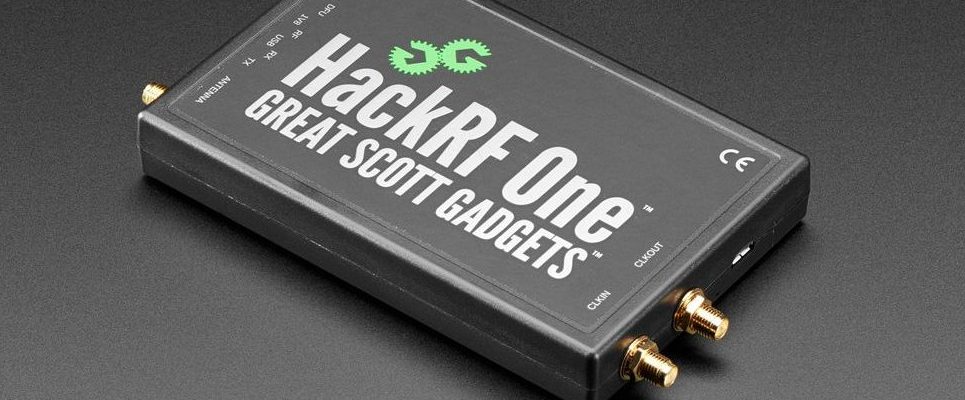

En esta oportunidad quería compartir con vosotros un pequeño Tutorial Hackrf one. Para aquellos que no lo conocen el HackRF One es un dispositivo de software definido de radio (SDR, por sus siglas en inglés) de bajo costo y de alta calidad desarrollado por Great Scott Gadgets. Es un transceptor de radio que puede sintonizar y transmitir señales de radio en un rango de frecuencia de 1 MHz a 6 GHz, lo que lo hace ideal para una amplia variedad de aplicaciones, incluyendo la recepción y transmisión de señales de radioaficionado, la exploración de bandas de frecuencia, la investigación de seguridad y el desarrollo de protocolos de radio.
HackRF One es un dispositivo de codigo abierto, lo que significa que su hardware y software son libres de usar, modificar y distribuir. También cuenta con una gran comunidad de desarrolladores que han creado una amplia variedad de herramientas y aplicaciones para trabajar con el dispositivo.
HackRF One se conecta a una computadora a través de un puerto USB y se controla a través de un software específico, como SDR# o GNU Radio, o SDRANGEL que le permite configurar y controlar las funciones del dispositivo.
El HackRF es ideal para una amplia variedad de aplicaciones, incluyendo la recepción y transmisión de señales de radioaficionado, la exploración de bandas de frecuencia, la investigación de seguridad y el desarrollo de protocolos de radio.
El canal de YouTube Radio Bunker realizó una presentación del mismo:

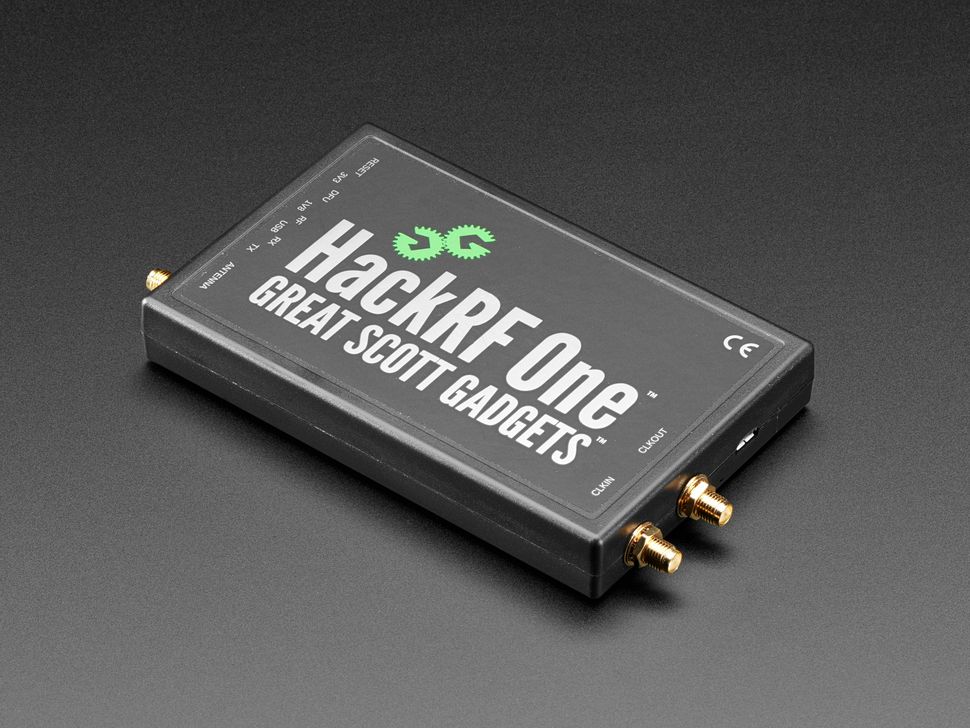

Hackrf Original de Great Scott Gadget (€299)
Características técnicas Hackrf ONE
Algunas de las características técnicas del HackRF One incluyen:
- Rango de frecuencia: 1 MHz a 6 GHz
- Ancho de banda: 20 MHz
- Sensibilidad de recepción: -121 dBm a 10 MHz, -117 dBm a 1 GHz, -110 dBm a 6 GHz
- Potencia de transmisión: +10 dBm (100mW)
- Interfaz: USB 2.0
- Formato de muestreo: 8-bit
- Alimentación: USB
- Tamaño: 100mm x 60mm x 21mm
- Peso: 86g
- El HackRF One es compatible con todos los sistemas operativos, incluyendo Windows, MacOS, Linux y Android.
- El dispositivo es de bajo consumo de energía y se puede alimentar a través de USB o con una fuente de alimentación externa.
- Incluye un conector SMA para conectar antenas externas y mejorar la recepción de señales.
- El dispositivo cuenta con una gran cantidad de opciones de configuración, permitiendo ajustar el ancho de banda, el retardo de fase, el ganancia, entre otras cosas.
- El software es abierto, lo que permite una gran flexibilidad al usuario para personalizarlo a sus necesidades.

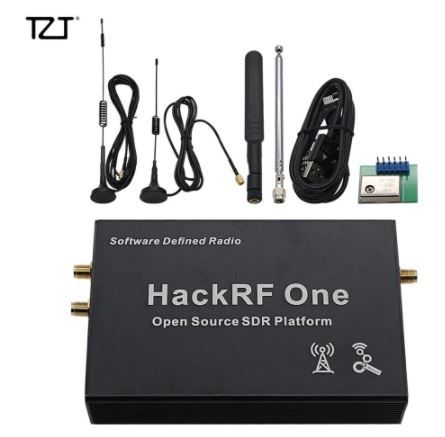

HACKRF ONE DISPONILE EN ALIEXPESS
Medición de potencia transmisión HACKRF ONE
La potencia de salida del HackRF ONE es muy variable y depende de la frecuencia en la que se esté operando. El canal de YouTube RADIO BUNKER realizó una serie de medidas en las frecuencias más utilizadas y estas fueron las mediciones:
Software para Hackrf one
La siguiente, se trata de una lista de software que se sabe que funciona de forma nativa o por medio de driver con HackRF ONE. Hay dos secciones, software basado en GNU Radio y las que tienen soporte de forma nativa directamente:
GNU Radio Based
GNU Radio Mode-S/ADS-B – https://github.com/bistromath/gr-air-modes
GQRX – http://gqrx.dk/
Soportado de forma nativa
SDR# (Windows only) – https://airspy.com/download/
http://sdrsharp.com/downloads/sdr-nightly.zip
Universal Radio Hacker (Windows/Linux) – https://github.com/jopohl/urh
SDRangel https://github.com/f4exb/sdrangel
De todos los programas mencionados anteriormente el más fácil de utilizar y que permite tanto recepción como transmisión de forma nativa es el SDRangel. Creado por radioaficionados y en continua actualización es el software más fácil y práctico de utilizar y con el cual vamos a poder transmitir de manera muy fácil y en todos los modos posibles con nuestro Hackrf ONE.
RADIO BUNKER realizó un análisis y mini tutorial acerca de este excelente software
hola tengo un hachrf portapack y no se si tengo que descargar algo e instalarselo todo esta en ingles , si alguien que sepa me puede explicar como ponerlo en marcha gracias
Hola Leopoldo, si ya tenias un HACKRF y luego compraste un porta pack debes flashear el hackrf. con un programa. puedes ver este video https://www.youtube.com/watch?v=5G5blPPIIBo solo sigue los pasos no necesitas ingles. Saludos
Estoy en el mismo problema que tu, no se por donde empezar. Estoy leyendo todo lo que hay en Internet y algo me estoy informando. Yo tengo un HackRF One with PortaPack. Si quieres alguna información me puedes escribir y si puedo te ayudo.
ferni46@hotmail.com
Saludos Fernando Escolano.
hola cual es la configuracion y antena adecuada para la mejor recepcion de frecuencia de 433.92.
por que mi hack rf h2 no me recepciona a mas de 1 metro.
Depende de muchos factores pero puedes estudiar un poco sobre antenas para ver cual es la mejor que se adapta Saludos!
hola que tal tengo el porta pack h2 y la verdad que le compre antena ant500 y ant 700 la frecuencia de recepcion es muy debil incluso le compre un suprimidor de ruido o como se llame y la frecuencia 433.92 es de muy poca distancia y debil .
que puede ser?
el original hack rf tiene mas alcance? o es igual al h2 muchas gracias.
activaste el amplificador de recepcion?
hola, tengo un portapack H2, todo funciona bien, pero no puedo usarlo en modo hackRF, es que al flashearlo para el portapack he perdido la posibilidad de utilizarlo con la pc como cuando era un HackRF ???
Hola en el portapack tienes la opcion en el menu de volver a HACKRF como receptor normal digamos Saludos
hola, tengo un HackRF (portapack h2) y estoy intentando bajar imagenes de los satelites NOAA, hasta donde lei, con un dipolo de 1/2 onda a 120* andaria bien, pero no puedo encontrar informacion sobre el cable de la antena… puedo usar cable de 75 ohms (tipo direcTV) o necesito usar un RG de 50 ohms??
que cable me recomendarian, teniendo en cuenta que pueda crimpear un conector SMA para conectar al HackRF ?
Para recepcion cualquier cable coaxil de 75 o 50 ohms te funcionara sin problemas Saludos
Hola, tengo un hackrf portapack h1 con havoc y haciendo pruebas para replay de mi camioneta al reproducir la captura no hace nada la camioneta, ya use la frecuencia que el hackrf me da en la opcion search con su analizador de frecuencia pero aun asi no obtengo resultados, alguien que me pueda orientar para guardar mi llave funcional en mi hackrf?
Hola Alain, llego un poco tarde pero como estaba leyendo los comentarios he visto el tuyo y no veía ninguna respuesta. Bueno, aunque hayas capturado la señal de la llave perfectamente y la puedas reproducir tienes que documentarte sobre el tema de los Rolling Codes, que es la tecnología actual utilizada en vehículos. Esto yendo a lo fácil quiere decir que tú 🔑 llave genera un código para la apertura/función del vehículo que sirve una sola vez y a la siguiente generará un código nuevo, y así sucesivamente. En la década de los 90 estás señales de frecuencia para apertura eran fijas, y esto evolucionó posteriormente hasta esta tecnología llamada Rolling Codes, para incrementar la seguridad y evitar robos y percances. Podrías capturar la señal y bloquear la comunicación entre llave y vehículo haciendo jamming, es decir, interfiriendo en esa comunicación con otro dispositivo y así inutilizar está mecánica, y así poder usar la última señal que hayas captado para desbloquear el coche 🚕, pero aparte de la complejidad de este procedimiento no hace falta pensar mucho para deducir que esto es algo ilegal y poco práctico, aunque se puede hacer.
