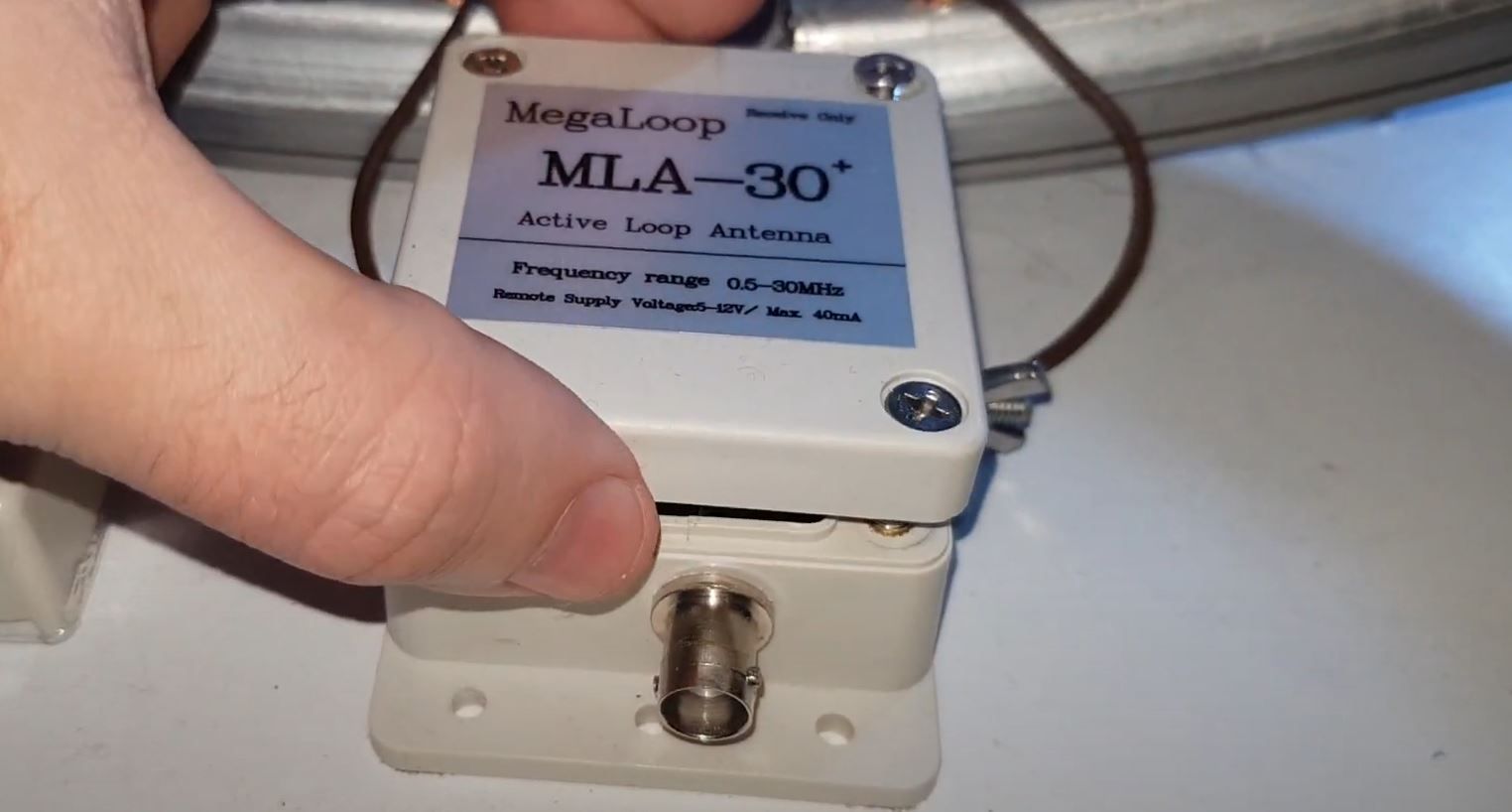

Las entreñas de la antena activa de aro MLA30
La MLA30 es la Antena de aro activa más económica que se puede conseguir en el mercado. Cuesta solo unos 30 dólares aquí, y si bien su rendimiento está lejos de otras similares »profesionales», nos deja con un excelente sabor en boca. (En este artículo hacíamos una review). Pero lo que existe dentro de la antena siempre ha sido objeto de curiosidad. Aquí revelamos el misterio
Matt, M0LMK logró extraer del compuesto que recubre el circuito de la antena y G8JNJ simulo el mismo logrando resultados aceptables para el precio pero con algunas carencias. Este el circuito:
Como se puede apreciar en el esquema de la MLA-30, el chip amplificador es un TL592B: http://www.ti.com/lit/ds/symlink/tl592b.pdf por lo que el rendimiento no será el optimo como veremos mas adelante en la curva de ganacia.
Curva de ganacia de la antena activa MLA-30
Uno de los trabajos mas interesantes que realizo G8JNJ, es que pudo simular el rendimiento de la MLA-30 mediante software especializado siendo este el resultado. Puede observarse que la ganancia no es lineal ( tiene grandes picos) en la zona de los 7mhz lo que aumenta el ruido en la banda de 40metros
Segun palabras del proio G8JNJ el rendimiento tiene bastantes deficiencias:
…La mayoría de los diseños de antena de cuadro activa utilizan un amplificador con una impedancia de entrada entre 1 y 100 Ohmios. Esto se hace para maximizar la relación señal/ruido y ayudar a mantener el equilibrio del bucle. En este diseño la impedancia de entrada es mucho mayor >450Ohms, lo que unido a la imperfecta entrada de 30MHz de la red de filtro de paso bajo, significa que la sensibilidad del bucle es probable que sea bastante pobre y el rendimiento a frecuencias específicas será impredecible.
Es un rendimiento bastante medio, y sólo sería realmente adecuado para los receptores de gama baja, como un dongle RTL en el modo de muestreo directo. como el ruido de fondo es de unos 20 dB más alto que cualquier otra antena activa que he probado, y el aumento de la ganancia del amplificador no ayuda a mejorar la relación señal-ruido.
También hay una gran cantidad de ruido no deseado alrededor de 60 y 120KHz que emana del conmutador DC-DC en la T de polarización. Esto se puede reducir drásticamente mediante la adición de un condensador de 1000uF a través de C2 en el circuito de tee de polarización…
