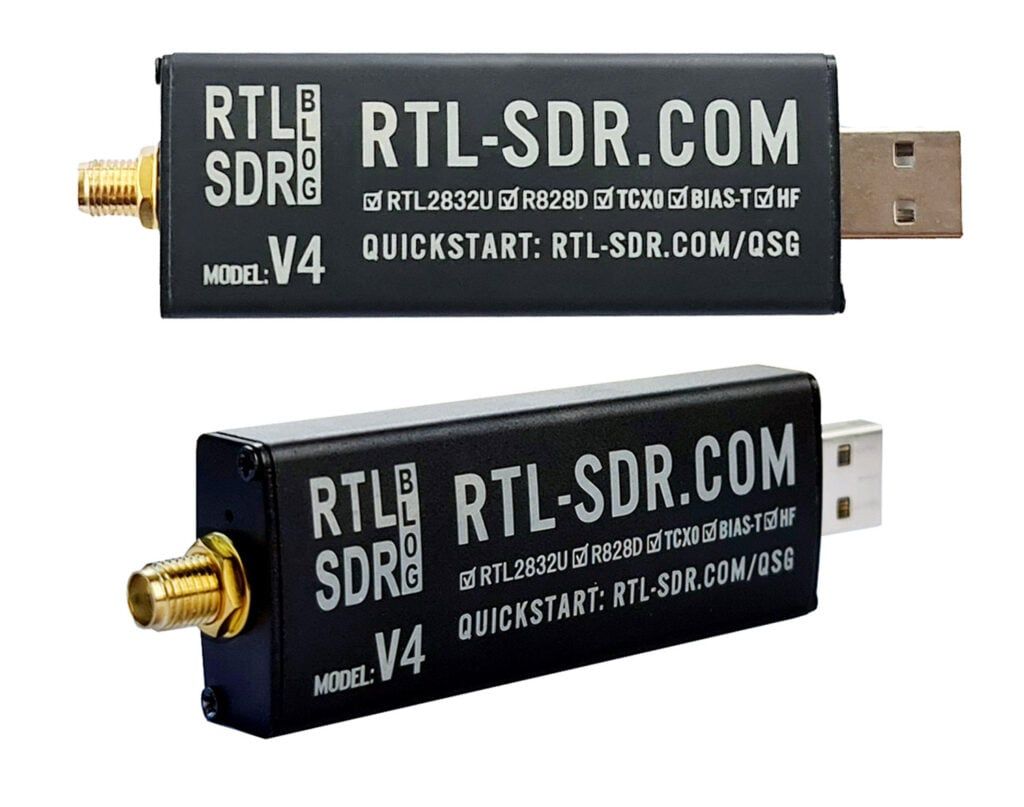

RTL-SDR.com anuncia el lanzamiento del nuevo dongle RTL-SDR Blog V4, basado en el chip sintonizador R828D. El precio es de 39,95 dólares para el dongle V4 con juego de antena, y 29,95 dólares para el dongle sólo, incluyendo el envío gratuito a la mayoría de los países.
Actualmente sólo se envia este modelo desde el almacén en China y el lote de producción inicial es pequeño, por lo que las existencias son limitadas. Sin embargo, ahora que se ha confirmado que la producción del primer pequeño lote de V4 ha ido muy bien, vamn a aumentar la producción, y el almacenamiento de Amazon EE.UU. dentro de 1-2 meses también.
El V4 viene con varias mejoras y cambios que se enumeran a continuación.
Recepción mejorada de HF. Ahora usa un convertidor ascendente incorporado en lugar de usar un circuito de muestreo directo. Esto significa que no habrá más plegado de Nyquist de señales alrededor de 14,4 MHz, sensibilidad mejorada y ganancia ajustable en HF.
Filtrado mejorado. El V4 utiliza el chip sintonizador R828D, que tiene tres entradas. Triplicamos la entrada SMA en tres bandas, HF, VHF y UHF. Esto proporciona cierto aislamiento entre las tres bandas, lo que significa que es menos probable que la interferencia fuera de banda de las estaciones de transmisión potentes cause desensibilización o formación de imágenes.
Filtrado mejorado x2. Además del triplex, también utilizamos el pasador de drenaje abierto en el R828D, lo que nos permite agregar filtros de muesca simples para bandas de interferencia comunes, como la transmisión AM, la transmisión FM y las bandas DAB. Estos solo se atenúan unos pocos dB, pero aún pueden ayudar.
Ruido de fase mejorado en señales fuertes. Debido a un diseño mejorado de la fuente de alimentación, el ruido de fase del ruido de la fuente de alimentación se ha reducido significativamente.
Menos calor. Debido al diseño mejorado de la fuente de alimentación, el V4 usa un poco menos de corriente y genera un poco menos de calor en comparación con el V3.
¡Precio más barato! El precio del chip R860 que se usa en el V3 y la mayoría de las otras marcas RTL-SDR aumentó significativamente a principios de 2023, lo que es parte de la razón por la cual los dongles RTL-SDR han aumentado recientemente de precio.
Para el V4 estamos haciendo uso de una reserva existente de chips R828D que ahora tienen un precio más bajo que las nuevas producciones del R860. En un momento en que la alta inflación sigue elevando los precios, esto es increíblemente bienvenido.

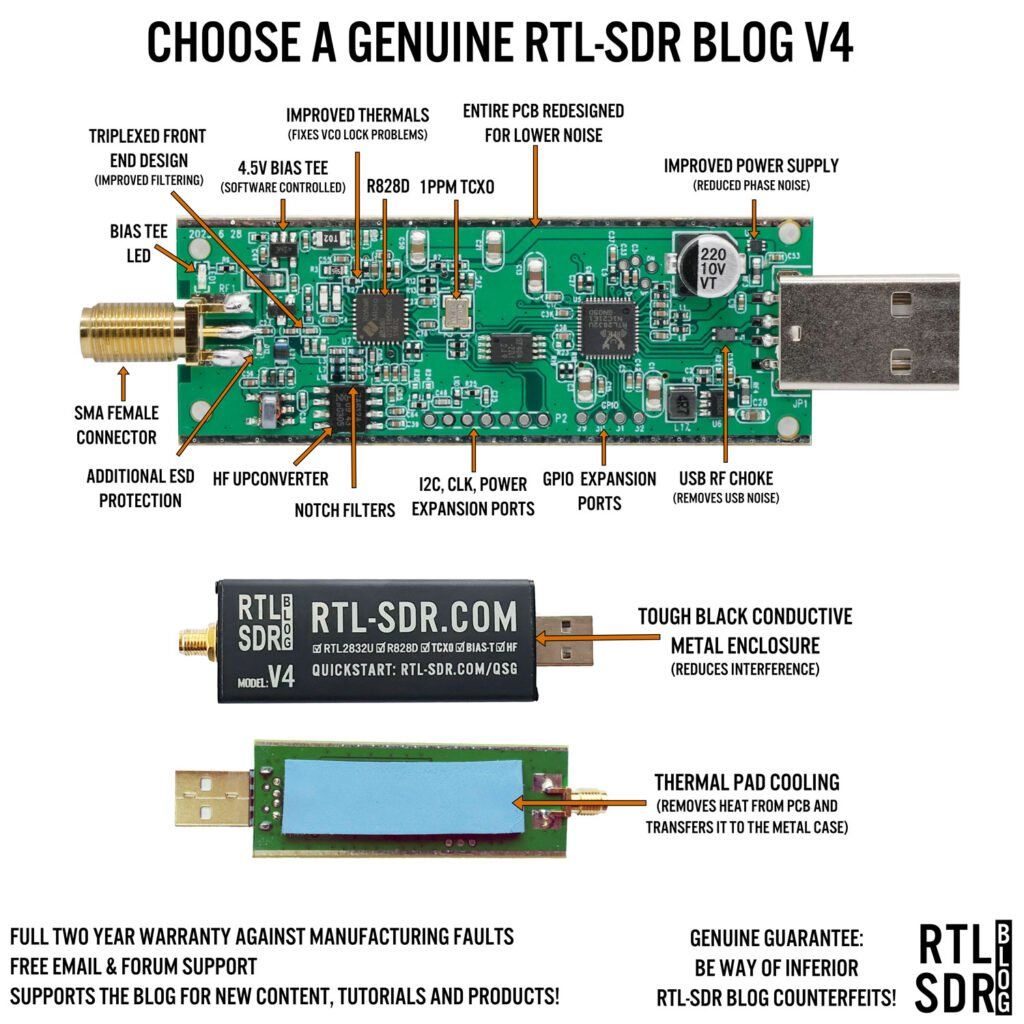

Hay algunos otros cambios menores, incluido un nuevo LED de polarización en T y un pequeño orificio recortado en el gabinete, por lo que es fácil saber cuándo la polarización en T está encendida. Por supuesto, todavía se implementan las mismas innovaciones que introdujimos con el V3, como la elegante carcasa de metal negro conductor que funciona como un escudo y también como un disipador de calor, una almohadilla térmica para disipar el calor de la PCB, 1PPM TCXO, conector SMA , asfixia de ruido USB y protección ESD mejorada.
Sin embargo, el V4 tiene algunas desventajas en comparación con el V3 que deben tenerse en cuenta: Debido al mayor filtrado, puede haber un promedio de 2-3 dB menos de sensibilidad en algunas bandas. Consulte el gráfico de medición de MDS a continuación para obtener una imagen completa.
Nuevos controladores para el RTL-SDR V4
El V4 requiere el uso de nuestros controladores RTL-SDR Blog. Nuestros controladores de blog RTL-SDR están en GitHub. Asegúrese de seguir cuidadosamente las instrucciones de instalación en la guía de inicio rápido, ya que el V4 no funcionará con los controladores predeterminados de Osmocom. En la mayoría de los casos, usar nuestros controladores simplemente significa ejecutar nuestro archivo install-rtlsdr-blog.bat o reemplazar un archivo dll. (Estamos trabajando para actualizar los principales cambios en el repositorio de Osmocom también).
Los usuarios de MacOS y Android deben tener en cuenta que todavía no tenemos una solución para ustedes, pero estamos trabajando en ello.
El V4 es un diseño de edición limitada. El chip sintonizador R828D está completamente fuera de producción ahora y la cantidad de unidades que podemos producir está limitada por la cantidad de chips que tiene nuestro fabricante por contrato en China. Han indicado que debería haber suficiente reserva para alrededor de un año de producción.
Debido a estas ventajas y desventajas, continuaremos vendiendo el V3 junto con el V4. Más sobre el diseño V4
El chip R828D
El cambio central en el diseño de RTL-SDR Blog V4 es el cambio del chip sintonizador R860 al chip sintonizador R828D. El R828D era anteriormente un chip más caro, sin embargo, con los enormes aumentos de precio del R860 que entraron en vigor a principios de año, hemos decidido utilizar el stock existente del R828D, que ahora es más barato que el R860. El R828D es muy similar al R820/R860 y comparte gran parte del mismo circuito. Sin embargo, en lugar de una sola entrada, viene con tres entradas conmutables. Hemos utilizado estas tres entradas junto con un triplex para crear un dongle con un poco de filtrado de entrada adicional. En el pasado ha habido algunos dongles basados en R828D en el mercado, pero todos los diseños se basan en circuitos de receptores de TV. Debido a que nuestro diseño es diferente, deberá usar nuestra rama de controlador RTL-SDR Blog que tiene compatibilidad adicional para nuestro diseño R828D.
Diseño y recepcion de HF
El diseño de HF consiste en un circuito mezclador SA612 de doble balance con filtrado frontal, que se conecta al oscilador de 28,8 MHz que también se utiliza para el sintonizador y el chip RTL2832U. Esto significa que las frecuencias de HF se convierten en 28,8 MHz. Nuestros controladores manejan esta conversión sin problemas, por lo que sólo tiene que sintonizar a 0 – 28,8 MHz con el fin de recibir HF. No es necesario ajustar ningún offset.
Filtrao de señales mejorado
Uno de los principales problemas con los dongles RTL-SDR es la sobrecarga de las emisoras fuertes como FM, AM y DAB. Mediante el uso de un circuito triplexor podemos hacer uso de las tres entradas en el chip sintonizador R828D para proporcionar un poco de filtrado. El triplexor divide la señal de entrada en HF (0 – 28 MHz), VHF (28 MHz – 250 MHz) y UHF+ (250 MHz – 1,766 GHz). Esto significa que las interferencias procedentes de emisoras de FM a 88-108 MHz quedan más aisladas cuando sintonizamos las bandas de HF y UHF.
También hemos utilizado el pin de drenaje abierto del R828D (que no está en el R860) para implementar un sencillo filtro NOTCH conmutable para las principales bandas de radiodifusión problemáticas. Estos filtros cubren las bandas de AM, FM y DAB, y las reducen entre 5 y 10 dB adicionales. Por defecto, la muesca se activa cuando se sintoniza fuera de estas bandas, y se desactiva cuando se sintoniza dentro de ellas.
¿Debo actualizar mi RTL-SDR Blog V3?
Si estás contento con el rendimiento del RTL-SDR Blog V3, entonces no hay absolutamente ninguna necesidad de actualizarlo ya que probablemente verás un rendimiento similar. Sin embargo, si usted está comprando un nuevo dongle puede ser prudente considerar el modelo V4 ya que creemos que el V4 será un receptor que es más adecuado en muchas situaciones.
