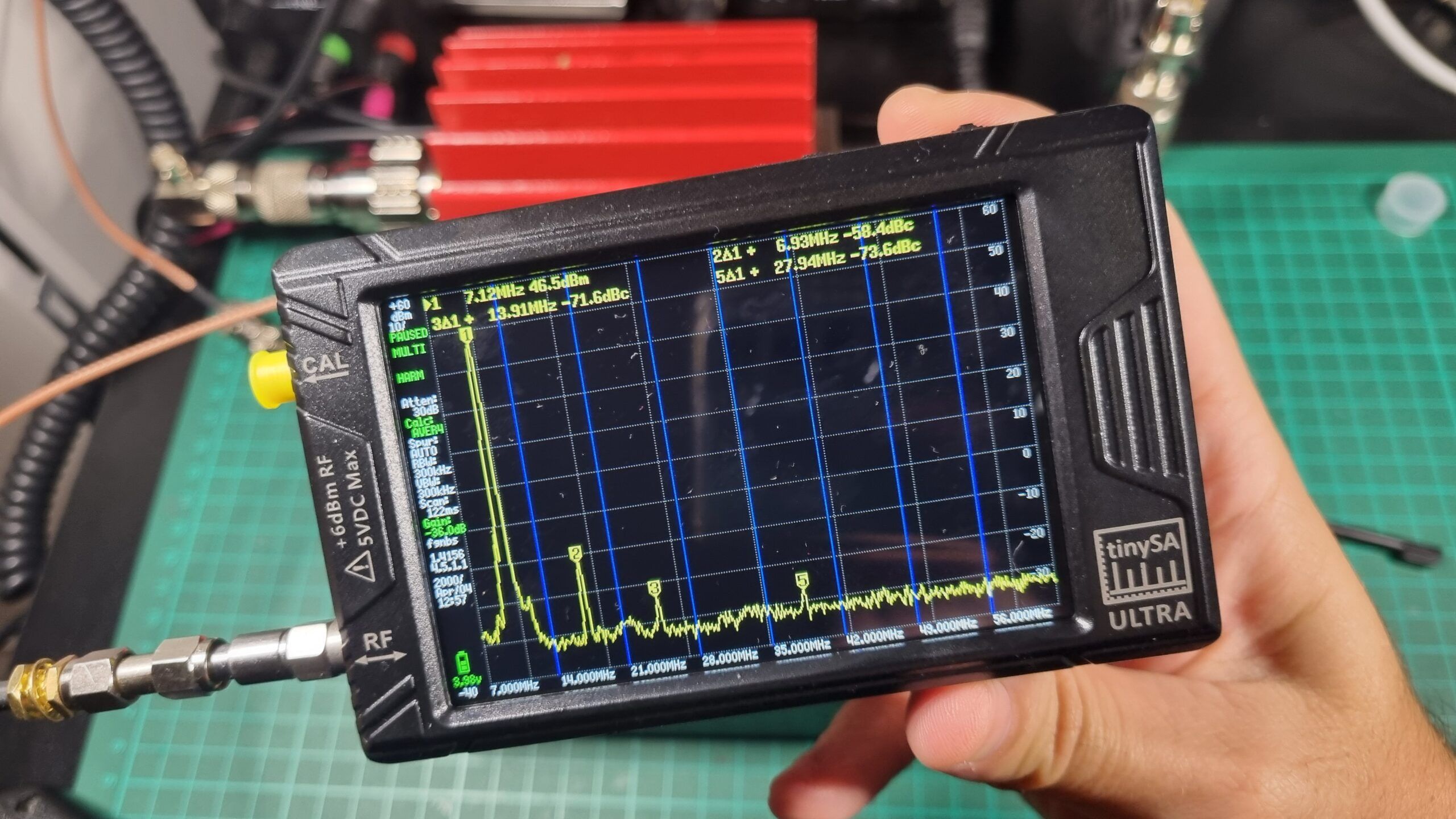

El TinySA Ultra es la evolución más reciente en la línea de analizadores de espectro compactos, diseñados para ser una herramienta asequible y eficiente tanto para aficionados de la radiofrecuencia (RF) como para profesionales que requieren equipos portátiles. Este artículo cubre la historia detrás de su creación, sus características técnicas, sus posibles usos y cómo se compara con su predecesor, el TinySA.
Historia y Creador
El TinySA Ultra es un producto de la creciente demanda por herramientas de medición accesibles para la comunidad técnica. Al igual que su predecesor, el TinySA, este dispositivo fue diseñado por Erik Kaashoek, un ingeniero que ha trabajado activamente en la comunidad de radioaficionados y en proyectos de hardware de código abierto. Su visión fue crear un analizador de espectro que ofreciera un balance entre funcionalidad y precio, algo ideal para aquellos que no pueden permitirse equipos de gama alta, pero necesitan una herramienta precisa para sus trabajos de radiofrecuencia.
El TinySA original fue lanzado con un gran éxito, proporcionando un equipo capaz de medir señales en frecuencias bajas (hasta 350 MHz), con un precio accesible. El TinySA Ultra lleva esta idea aún más lejos, mejorando sus especificaciones y capacidades.
Características Técnicas del TinySA Ultra
El TinySA Ultra destaca por ser compacto, pero eso no significa que esté limitado en cuanto a funcionalidad. Estas son algunas de sus principales características técnicas:
- Rango de Frecuencia Mejorado: El TinySA Ultra es capaz de analizar frecuencias desde los 100 kHz hasta 6 GHz, un aumento significativo respecto al TinySA, que solo cubría hasta 350 MHz.
- Mayor Precisión: Este modelo incorpora una resolución de banda de hasta 100 Hz, lo que permite detectar señales más débiles y proporcionar lecturas más exactas.
- Pantalla más Grande y de Mayor Resolución: El Ultra viene con una pantalla táctil de 4 pulgadas, que ofrece una mejor visualización de los espectros y un manejo más cómodo.
- Conectividad Avanzada: Incluye conectividad USB y capacidad de control remoto a través de un software compatible con computadoras, lo que facilita su integración en laboratorios o estaciones de trabajo más complejas.
- Funcionalidad de Generador de Señales: Al igual que su predecesor, el TinySA Ultra puede actuar también como un generador de señales, lo que lo convierte en una herramienta multifuncional.
- Memoria y Capacidad de Almacenamiento: Permite guardar múltiples configuraciones y realizar capturas de pantalla directamente desde el dispositivo.
Usos Posibles del TinySA Ultra
El TinySA Ultra puede ser utilizado en una amplia variedad de escenarios:
- Diagnóstico de Problemas RF: Ideal para detectar interferencias, analizar la pureza de señales y detectar distorsiones en sistemas de comunicación de radiofrecuencia.
- Aficionados a la Radio y Radioaficionados: Ofrece una solución portátil y económica para analizar el espectro de frecuencia, probar antenas y detectar señales emisoras en diferentes bandas.
- Entornos Educativos y de Investigación: Universidades e institutos técnicos pueden usarlo para enseñar principios de análisis de espectro de RF y radiocomunicaciones.
- Técnicos y Reparadores de Electrónica: Una herramienta clave para medir y ajustar equipos que emiten señales de radiofrecuencia.
Comparativa: TinySA Ultra vs. TinySA
El TinySA Ultra es una clara evolución respecto al TinySA original, con mejoras clave en varios aspectos:
| Característica | TinySA | TinySA Ultra |
|---|---|---|
| Rango de Frecuencia | 0.1 MHz – 350 MHz | 0.1 MHz – 6 GHz |
| Resolución de Ancho de Banda | 2.6 kHz | 100 Hz |
| Pantalla | 2.8 pulgadas, táctil | 4 pulgadas, táctil |
| Conectividad | USB (limitado) | USB con más capacidades, control remoto |
| Precio Aproximado | Menor costo (~$50) | Precio más alto (~$150-200) |
| Generador de Señales | Sí | Sí, con mayor precisión |
Como se puede observar, el TinySA Ultra es una versión notablemente mejorada, enfocada en aquellos que necesitan trabajar con frecuencias más altas y mayor precisión. Aunque el TinySA sigue siendo una opción válida para aficionados o proyectos de baja frecuencia, el Ultra ofrece características que lo hacen mucho más versátil y profesional.
La Funcionalidad de Generador de Señales en el TinySA Ultra
El TinySA Ultra no solo es un analizador de espectro, sino que también incluye una potente funcionalidad de generador de señales, lo que lo convierte en una herramienta versátil para pruebas y diagnósticos de radiofrecuencia. Este generador es capaz de producir ondas senoidales desde 100 kHz hasta 800 MHz y ondas cuadradas hasta 4.4 GHz. Además, puede generar una señal de prueba de RF hasta 5.3 GHz, ofreciendo flexibilidad para diversas aplicaciones.
En el modo generador, se puede ajustar la frecuencia de salida y el nivel de potencia, con opciones que permiten barrer frecuencias o modificar niveles automáticamente. Los niveles de salida pueden variar entre -123 dBm y -18 dBm, y la resolución de frecuencia es de aproximadamente 44 Hz, proporcionando un control fino para las pruebas de precisión. Es ideal para probar receptores, amplificadores y otros dispositivos que operen en bandas de RF.
Una característica interesante es la capacidad de reducir las armónicas en frecuencias menores a 800 MHz, lo que resulta en señales más limpias para aplicaciones sensibles, mientras que en frecuencias más altas, el usuario puede optar entre un modo de mayor precisión o una señal más limpia, dependiendo de la configuración
Este generador es particularmente útil para técnicos y aficionados que necesitan llevar a cabo pruebas controladas de radiofrecuencia sin depender de costosos equipos de laboratorio.
Video analisis del TinySA Ultra
El TinySA Ultra es una excelente opción para quienes necesitan un analizador de espectro completo y un generador de señales en un solo dispositivo compacto. Su precio competitivo y sus amplias capacidades lo posicionan como una herramienta imprescindible para técnicos, ingenieros y aficionados de la radiofrecuencia. ¡Mira nuestra video review para verlo en acción y descubrir todas sus capacidades!
